020-87026501
仪德-透过新闻视角带您认识不一样的仪德

热门关键词: 斯派克光谱仪 光谱仪 手持式光谱仪 手持光谱仪 直读光谱仪 运动粘度计 便携式光谱仪

须知!SPCETRO LAB S 直读光谱仪在炉前分析中的应用

返回列表 来源: 仪德 发布日期: 2020.12.25
目前,在钢铁工业,生产工艺的改进,冶炼技术的提高,都离不开化学成分分析方法的改进和配合,要想提高产品质量,必须要有先进的检测手段和科学的测试手段。

直读光谱仪在炉前分析


光谱仪简介

SPCETRO LAB S 直读光谱仪工作原理:利用光源来激发样品,使样品中的的元素发出特征谱线;利用光电转换器进行光电转换,由积分电容贮存再由测量系统进行测量,最后计算机进行数据处理。

仪器和测试条件

SPCETRO LAB S 直读光谱仪
磨样机:砂纸粒度为46#
氩气流量:250L/h
氩气纯度:99.99%
温度:20-20℃
湿度:40-60%

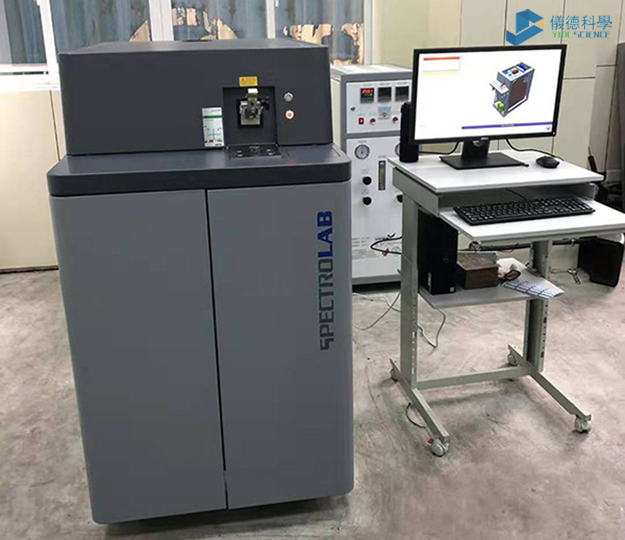

SPCETRO LAB S 直读光谱仪

(SPCETRO LAB 直读光谱仪)


工作曲线的绘制

SPCETRO 公司在仪器出厂前已根据用户要求制作了一系列的标准曲线,在使用过程中用户发现由于其校正范围广,线性并不太好。以C元素为例,C元素校正范围为0.001-1.5,纵观整个曲线总体趋势良好。但如局限在0.001-0.7%的范围内就会发现点子的离散型大,相对误差和最大误差都很大,且进口标准化试样比国产标钢又贵,不容易购买。于是用户在减少投资,提高分析准确度的基础上,用国产标钢自行制作了一条适合生产需要的工作曲线,C元素的校正范围在0.034-0.658%完全适合我厂生产的中、低合金钢。所作的曲线线性很好,是切实的、有效的。

样品测试

以低合金钢为例,选择仪器的中、低合金钢测试程序,用标钢进行工作曲线标准化、用控制试样作类型标准化,完成后即可测试试样。

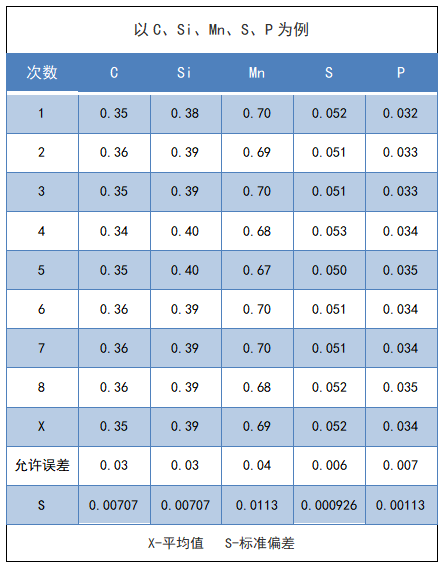

下面是一组测试数据:

测试数据


上表中测试试样为GSBH 40068-93中低合金钢光谱用标准样品。其中C、Si、Mn、S、P含量分别为0.345%、0.410%、0.674%、0.052%、0.034%。从上表中可以看出,光谱测定结果是稳定、可靠,能满足炉前分析的需要。

结论

1.直读光谱仪分析与化学分析相比,具有明显的优点:自动化程序高,分析速度快,操作简便,减轻了劳动强度,提高了劳动生产力,节约了电力。
2.由样品测试列表中可以看出光谱分析的准确度高、分析结果正确可靠,符合国标4336-86的要求。
3.所取试样质量直接影响分析结果的准确度,试样不得有砂眼、气孔、裂纹等。试样制备表面要纹路清晰,不得玷污。
4.用国产标钢替代进口标准化试样制作的工作曲线,线性很好,能满足我厂中、低合金钢测试的要求,是切实可行。
5.再次开机前,最少要稳定2小时。氩气冲洗要时间长一些,将残留在火花内的氧气全部驱赶出来。等仪器稳定后,多次激发废掉,直至平行测定结果稳定,激发斑点正常后才能进行试样测试。


本文来源SPECTRO光谱分析论文集

【相关推荐】

全国服务热线

020-87026500
020-87026501

半岛手机登录入口,半岛(中国) 版权所有GUANGZHOU YIDE PRECISION SCIENTIFIC INSTRUMENTS CO., LTD.

公司地址:广州市黄埔区开创大道1936号萝岗奥园广场1016-1017室
备 案 号 :粤ICP备09106369号


联系方式contact US

  • 电话:020-87026500/01
  • 传真:020-87026502
  • 邮箱:info@yidekeyi.com
  • 扫一扫 微信二维码

粤公网安备 44010602008489号
