020-87026501
仪德-透过新闻视角带您认识不一样的仪德

热门关键词: 斯派克光谱仪 光谱仪 手持式光谱仪 手持光谱仪 直读光谱仪 运动粘度计 便携式光谱仪

光电直读光谱仪在低合金钢中的应用

返回列表 来源: 仪德 发布日期: 2023.03.28

铝在钢中主要是以金属固溶体形式存在,也有少部分氧化铝和AIN,钢中的氧化铝一般不溶于酸称为“酸不溶铝”。铝含量及酸溶铝与酸不溶铝的比例对连铸工艺至关重要,如果不能准确控制铝含量及不同状态铝的比例,就不能进行正常的生产,因此,对钢中铝含量与不同状态铝含量的测定非常重要。随着光电直读法技术、工艺的进步,准确快速测定钢中不同状态的铝含量成为了可能,是通过峰值积分及平稳放电时的对比分析可测得不同状态铝的含量。下文仪德公司将介绍使用斯派克光电直读光谱仪测量低合金中酸溶铝、酸不溶铝的含量变化。

 光电直读光谱法对低合金钢中酸溶铝、酸不溶铝的测定

一、实验部分



1. 仪器与设备

SPECTRO LAB 光电直读光谱仪



2. 实验条件

氩气:纯度>99.999%、静态流量0.5L/min、动态流量5L/min

钨电极:90°顶角、极距:4mm



3. 实验方法

测定仪器的精密度。分别取国家标准光谱样品S9255、S9257、S9258、86-1,各连续测定十一次,取其变异系数 S%,与仪器出厂技术指标比较。



4. 测定已知含量的标准样品。标准样品抛光后,连续激发三次取平均值,比较全铝、酸溶铝的测定值与标准值。



5. 光电直读光谱仪测定错链钢中全铝含量。



二、结果与讨论



1. 精密度测试

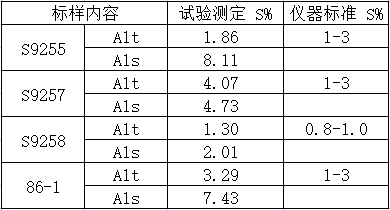

表1

上表结果表明,仪器的精密度较好,能满足测定要求。



2. 准确性测试

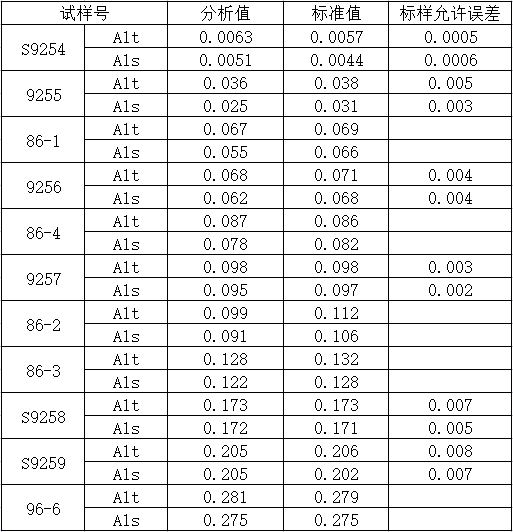

表2

上表数据表明,采用了峰值积分技术 PIM后,光电直读光谱测定酸溶铝、酸不溶铝的准确度,基本令人满意。



3. AIt 与 AIs 光谱化学测试

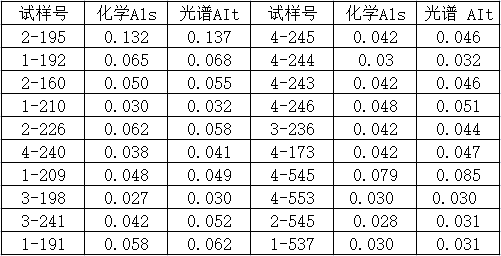

表3

从表中可看到,光谱仪测得的全铝含量比坏血酸 -CAS 光度法测得的酸溶铝含量大,我们认为这个含量差距主要是因为酸不溶铝的存在造成的。



三、结论



在运用了峰值积分技术 PIM 以后,对于低合金钢中全铝含量和酸溶铝、酸不溶铝含量的测定体现出光电直读光谱法准确、快速的优点,能保证生产需要,通过部分替代化学法测定,降低了分析成本。



参考标准:斯派克光谱分析论文集



【相关推荐】

全国服务热线

020-87026500
020-87026501

半岛手机登录入口,半岛(中国) 版权所有GUANGZHOU YIDE PRECISION SCIENTIFIC INSTRUMENTS CO., LTD.

公司地址:广州市黄埔区开创大道1936号萝岗奥园广场1016-1017室
备 案 号 :粤ICP备09106369号


联系方式contact US

  • 电话:020-87026500/01
  • 传真:020-87026502
  • 邮箱:info@yidekeyi.com
  • 扫一扫 微信二维码

粤公网安备 44010602008489号
