直读光谱仪的气路故障分析

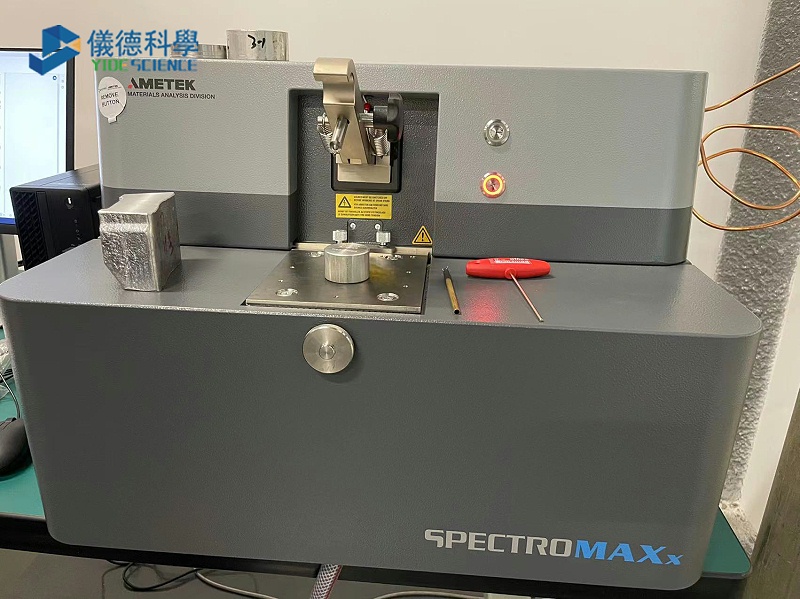

直读光谱仪已经广泛的使用于各个行业，斯派克直读光谱仪具有分析准确、快速、性能优越、使用简单等特点。由于使用仪器频率的升高，那便会出现设备故障等问题，气路故障便是其中一个比较突出的故障问题。这篇文章便是仪德公司帮助用户在使用仪器时，遇到气路故障应如何分析排除、维修、维护等排障处理。

一、气路流量故障分析



1. 故障分析

真空室快门故障是气路流量直接导致。该故障表现为Fe1 187.740nm谱线与C、P、S、Sn、As、B等真空室元素光强值非常低。报出结果基本为零,而其它光学室元素正常报出。检查仪器，真室室快门不能下落。故障分析认为，气路流量过小或流量搭配不合理，火花台灰尘落入快门中，使快门不能下落。气路流量过小又分为激发流量过小与常流量过小两种情况。



2. 故障排除

首先拆下真空室快门，用真空泵油或粘度较小的机油清洗，润滑快门。在吹氩条件下,调节表阀门，使表 13 与表 14为150L/H与300L/H，表4压力在0.6-0.8MPa之间。也可根据情况调大 LF、CF，保持较大常流量。正常待机1.0-12MPa。



二、气路水污染故障分析



1. 故障分析

仪器在氩气纯度，流量，电极位置等条件正常下，样品激发点发白，光强值偏低，仪器报警并不报结果，这种情况是火花台部分含有一定水分所致。出现该故障由于看不到水的存在一般极难判断。火花台存在的水分有三个方面来源，一是清火花台时吸尘器吸人入，一个是用水冷料时湿料带人，第三个是氩气瓶中含有的水分带入。



2. 故障排除

火花台水分来自吸尘器吸人与湿料带入时，拆掉火花台，用无水乙醇，乙醚等挥发性较强的有机物擦拭火花台，并用电吹风吹干。火花台水分来自氩气瓶时，不仅要清理火花台部分，而且气路也必须用电吹风在氩气大流量情况下吹干。



三、气路堵塞故障分析



1. 故障分析

气路堵塞在生产中不易发现，但潜在的危害较大。故障表现为氩气瓶分压表从0.5MPa自动上升，正常激发时火花飞溅。



2. 故障排除

拆下光谱仪气路图中调压旋钮3，大流量冲洗管路。拆下火花台后管路,，用清水或强压气流冲洗，应特别注意火花台与管路接口处气路畅通。



四、其它气路故障



光谱仪气路还有气路漏气、换气污染等其它气路故障，一般可参照上述三种气路故障维修处理。
