落地式火花直读光谱仪测定高速工具钢中多元素

高速钢是一种具有高硬度、高耐磨性和高耐热性的工具钢，又称高速工具钢或锋钢，俗称白钢。高速钢是美国的f.w.泰勒和m.怀特于1898年创制的。高速钢的工艺性能好，强度和韧性配合好，因此主要用来制造复杂的薄刃和耐冲击的金属切削*具，也可制造高温轴承和冷挤压模具等。除用熔炼方法生产的高速钢外，20世纪60年代以后又出现了粉末冶金高速钢，它的优点是避免了熔炼法生产所造成的碳化物偏析而引起机械性能降低和热处理变形。

落地式火花直读 光谱仪MAXx，测定固体样品中多元素含量时非常方便而快速，样品激发时间短，耗氩量少。本文利用直读光谱仪SPECTROMAXx测定高速工具钢中硅、锰、磷、硫、络、钒、镍、钨和钼。

1.实验部分

1.1仪器

落地式火花直读光谱仪MAXx

1.2工作曲线绘制

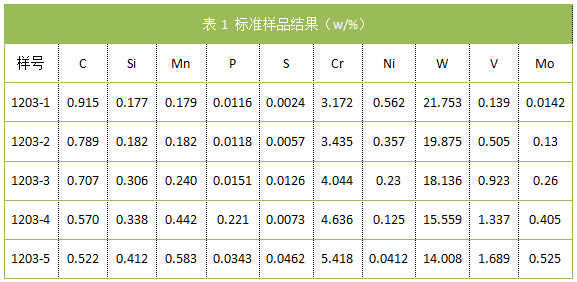

将五个同厂家的高速工具钢标准样在砂轮或磨床上磨平打光,任取一标准样分别作预燃曲线和曝光曲线,以确定试样的最佳分折参数。通过测定其最佳分析参数为:冲洗2s，预燃7s，曝光7s。然后将五个标样依次激发,测定各元素的谱线相对强度,利用软件分析程序,对谱线进行基体校正和干扰校正，仪器自动绘制工作曲线。高速工具钢标准样品结果见表1。

2.结果与讨论

方法的准确度和精密度与分析结果

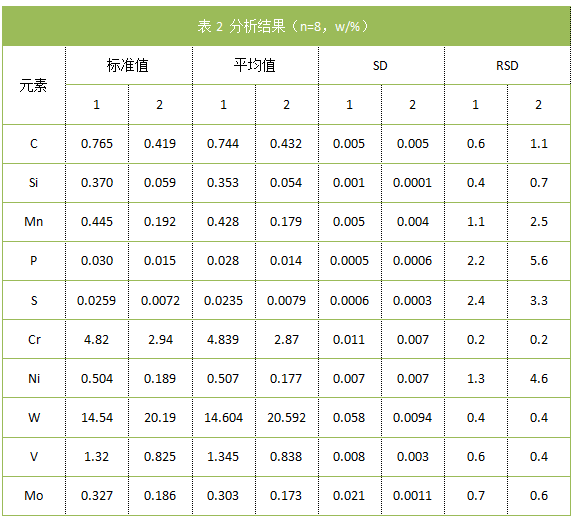

我们利用已校好的工作曲线对试样BHG80-5、BHG80-6高速工具钢进行分析，其处理结果见表2，其相对误差与相对标准偏差(RSD)均小于规定的允许值，结果表明方法的准确度和精密度较好。

3.结论
落地式火花直读光谱仪MAXx，测定固体样品中多元素含量时非常方便而快速，样品激发时间短，耗氩量少。以铁元素做内标，对谱线进行基体和干扰校正，所得分析结果基本和标准值一致。
