不锈钢薄板不易检测？看这台直读光谱仪如何检测

使用直读光谱仪分析不锈钢薄板材料成分时，试样易被样品夹压凹，与光谱仪的对电极距离缩小，从而影响试验结果，有些薄板甚至容易被击穿，而根据国标推荐直读光谱法的取样厚度是不小于3 mm。

如今越来越多的不锈钢制品采用不锈钢薄板作原材料，像是不锈钢器皿厨具就使用厚度小于3mm板材制作。如何使不锈钢薄板检测结果准确才是重中之重，本次操作使用SPECTROMAXx台式直读 光谱仪完成，过程中进行优化样品制备、调节氩气流量、选择合适夹具等措施，对不锈钢薄板进行成分分析，结果满意。

1.实验部分

1.1仪器

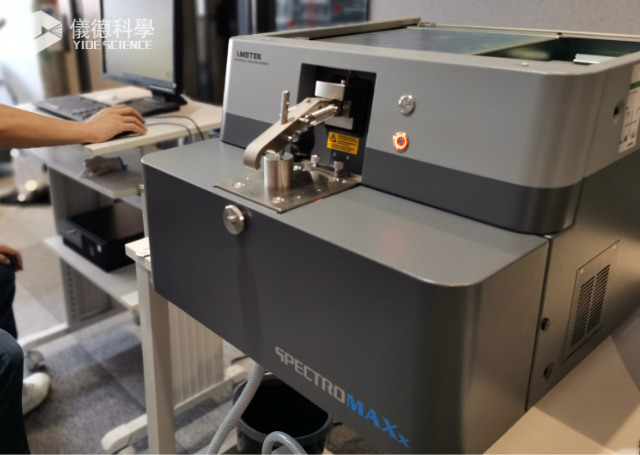

SPECTROMAXx台式直读光谱仪（德国斯派克）

1.2样品检测
用直径18mm、高度30mm的钢棒压住样品，钢棒接触样品的端面应平整洁净，以防止样品被压凹。以此为电极，用光源发生器使样品与对电极之间激发发光，记录待测元素的发射强度。

2.结果与讨论

2.1样品分析

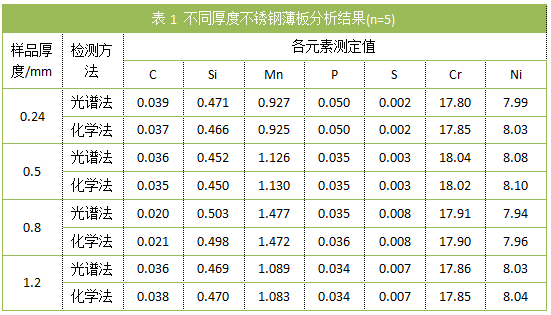

取厚度为0.24 mm、0. 50 mm、0. 80 mm、1.2mm的不锈钢薄板作为试验样品，在优化的试验条件下进行分析、平行测定5次，所得结果与化学分析法进行对比，结果见表1。

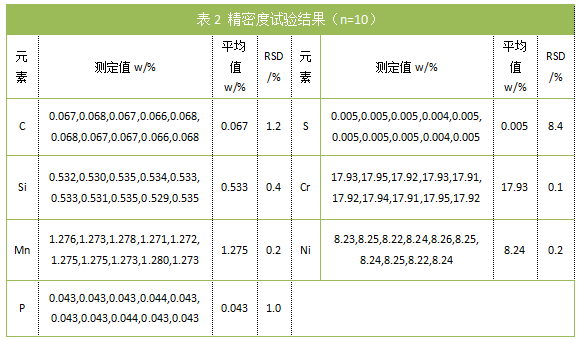

2.2精密度结果

3.结论

采用光电直读光谱法测定厚度在0.2~1.2 mm之间的不锈钢薄板中碳、硅、锰、磷、硫、铬和镍等7种元素的含量。在优化条件和SPECTROMAXx台式直读光谱仪的检测下，7种元素测定值的相对标准偏差(n=10)均小于10%。方法用于实样分析，测定结果与化学分析方法的测定结果相一致。

SPECTROMAXx台式直读光谱仪——采用微处理器控制的数字化激发光源、专门针对发射光谱分析开发CCD检测器、高性能读出系统、新型火花台、创新的光学系统以及*的ICAL智能逻辑校正系。SPECTROMAXx直读光谱仪不仅具备了传统光电倍增管光谱仪的分析性能，而且在某些方面优于传统的分析仪。SPECTROMAXx直读光谱仪的新型火花台的一个显著特点是降低了维护的工作量，并且大大地减少了氩气耗量。
